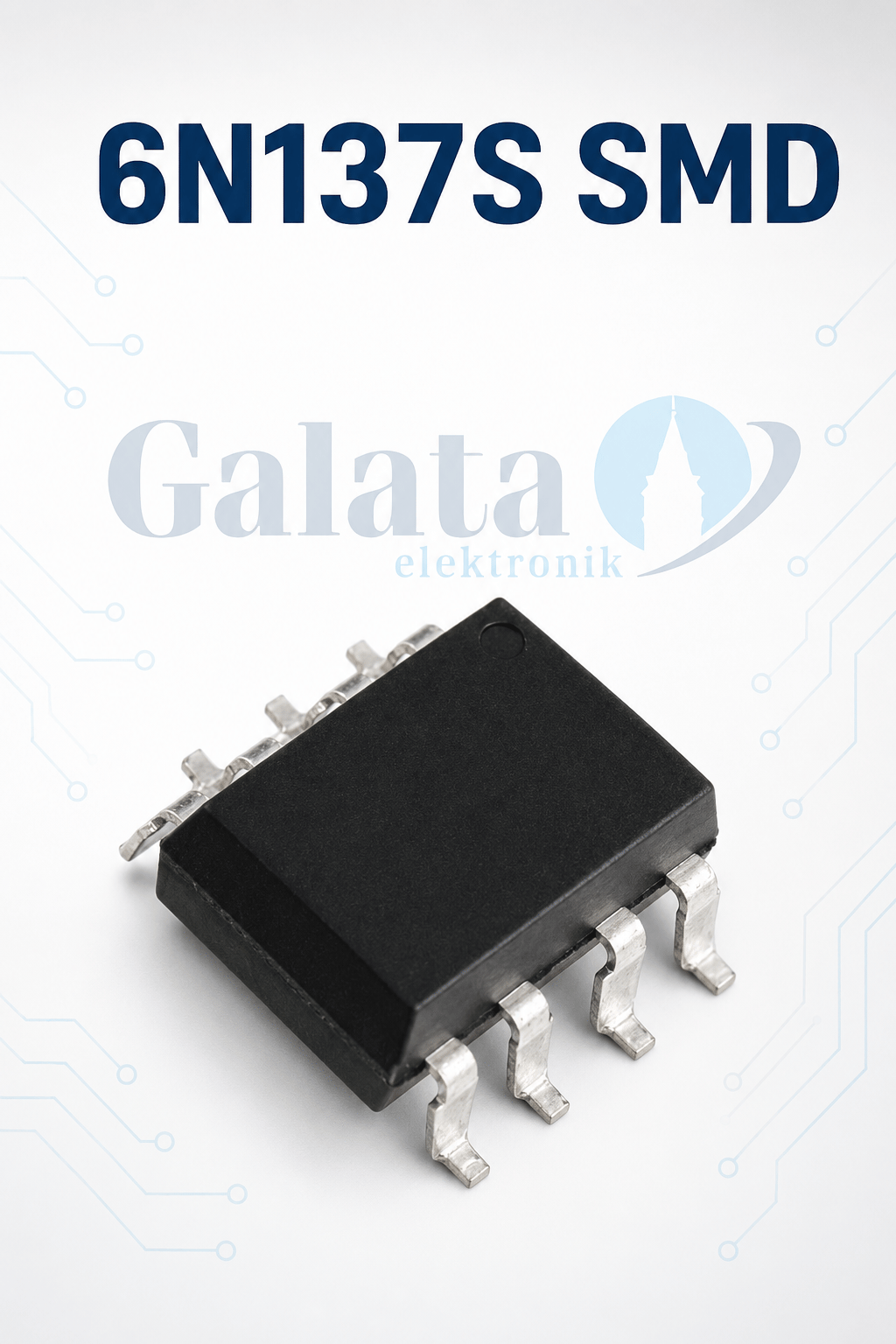

6N137S, düşük ve yüksek gerilimli devreler arasında hızlı ve güvenilir sinyal aktarımı sağlamak amacıyla geliştirilmiş yüksek hızlı lojik çıkışlı bir optokuplördür. İçerisinde 850nm AlGaAs kızılötesi LED ile yüksek hızlı entegre fotodedektör bulunur.
10Mbit/s veri aktarım hızı sayesinde standart optokuplörlere göre çok daha hızlı dijital sinyallerin izole edilmesinde kullanılabilir. Açık kollektör çıkış yapısı, birden fazla çıkışın wired-OR bağlantısıyla kullanılmasına olanak sağlar. Enable pini sayesinde çıkış kontrol edilebilir veya devre dışı bırakılabilir.
6N137S; mikrodenetleyici haberleşmesi, UART ve seri veri hatları, endüstriyel otomasyon sistemleri, anahtarlamalı güç kaynakları, motor sürücüleri ve toprak döngüsü izolasyonu gibi uygulamalara uygundur.
Fairchild Semiconductor ürünleri günümüzde onsemi bünyesinde bulunduğu için güncel teknik dokümanlar onsemi tarafından yayımlanmaktadır.
Teknik bilgiler güncel onsemi 6N137 veri sayfasından doğrulanmıştır. Belgede 6N137S kodu yüzey montaj bacaklı, 6N137SD ise yüzey montaj ve makara ambalajlı seçenek olarak belirtilir.
6N137S
6N137SD
