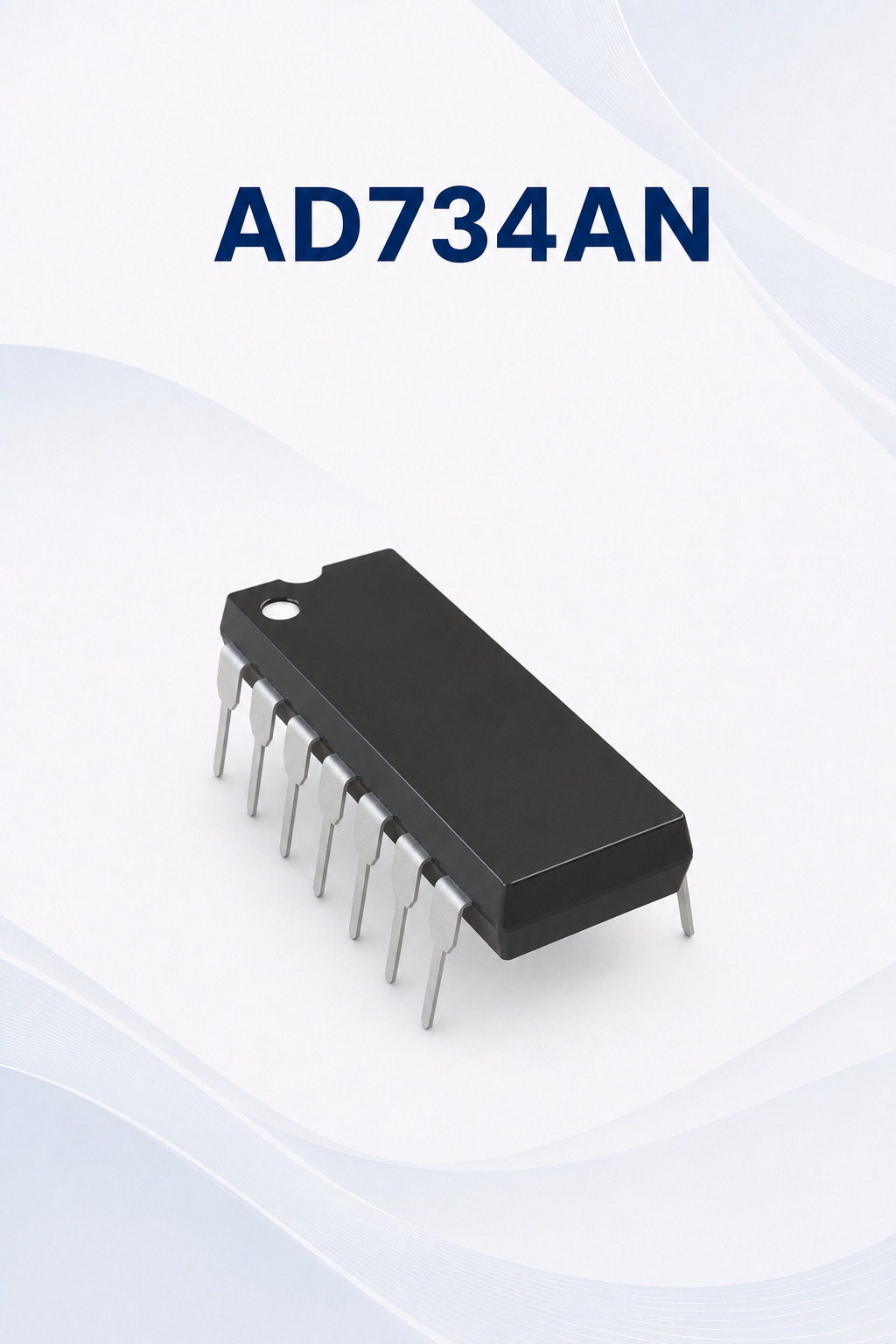

AD734AN 10 MHz Analog Çarpıcı Bölücü Entegre (AD734AN)

AD734AN, yüksek doğruluk ve hız gerektiren analog sinyal işleme uygulamaları için geliştirilmiş dört bölgeli analog çarpıcı ve bölücü entegredir. W = XY/U transfer fonksiyonunu destekleyerek çarpma, bölme, kare alma, karekök hesaplama ve sinyal ölçeklendirme işlemlerinin gerçekleştirilmesini sağlar.

10 MHz tam güç bant genişliği, tipik %0,1 toplam statik hata ve 450 V/µs yükselme hızı sayesinde ölçüm, kontrol, haberleşme ve endüstriyel elektronik devrelerinde yüksek performans sunar. Diferansiyel X, Y ve Z girişleri sayesinde gürültüye karşı dayanıklı ve esnek devre tasarımlarına uygundur.

AD734AN; modülatör ve demodülatör devreleri, gerilim kontrollü yükselteçler, otomatik kazanç kontrolü, RMS-DC dönüştürücüler, analog hesaplama devreleri, osilatörler ve aktif filtrelerde kullanılabilir. Delik montajlı 14 pin PDIP kılıfı, prototip ve klasik PCB uygulamalarında kolay kullanım sağlar.

Teknik özellikler:

• Ürün kodu: AD734AN
• Ürün türü: Dört bölgeli analog çarpıcı/bölücü
• Transfer fonksiyonu: W = XY/U
• Tam güç bant genişliği: 10 MHz
• Tipik toplam statik hata: %0,1
• Yükselme hızı: 450 V/µs
• %0,1’e yerleşme süresi: 200 ns
• Besleme gerilimi: ±8 V ile ±16,5 V
• Bölme oranı aralığı: 1000:1
• Giriş yapısı: Diferansiyel X, Y ve Z girişleri
• Çalışma sıcaklığı: -40°C ile +85°C
• Kılıf tipi: 14 pin PDIP

Teknik değerler Analog Devices AD734 veri sayfasına dayanmaktadır.

Kullanım alanları

• Analog çarpma ve bölme devreleri
• Kare ve karekök hesaplama
• Modülatör ve demodülatörler
• RMS-DC dönüştürücüler
• Otomatik kazanç kontrolü
• Gerilim kontrollü yükselteçler
• Aktif filtre ve osilatörler
• Ölçüm ve endüstriyel kontrol sistemleri
