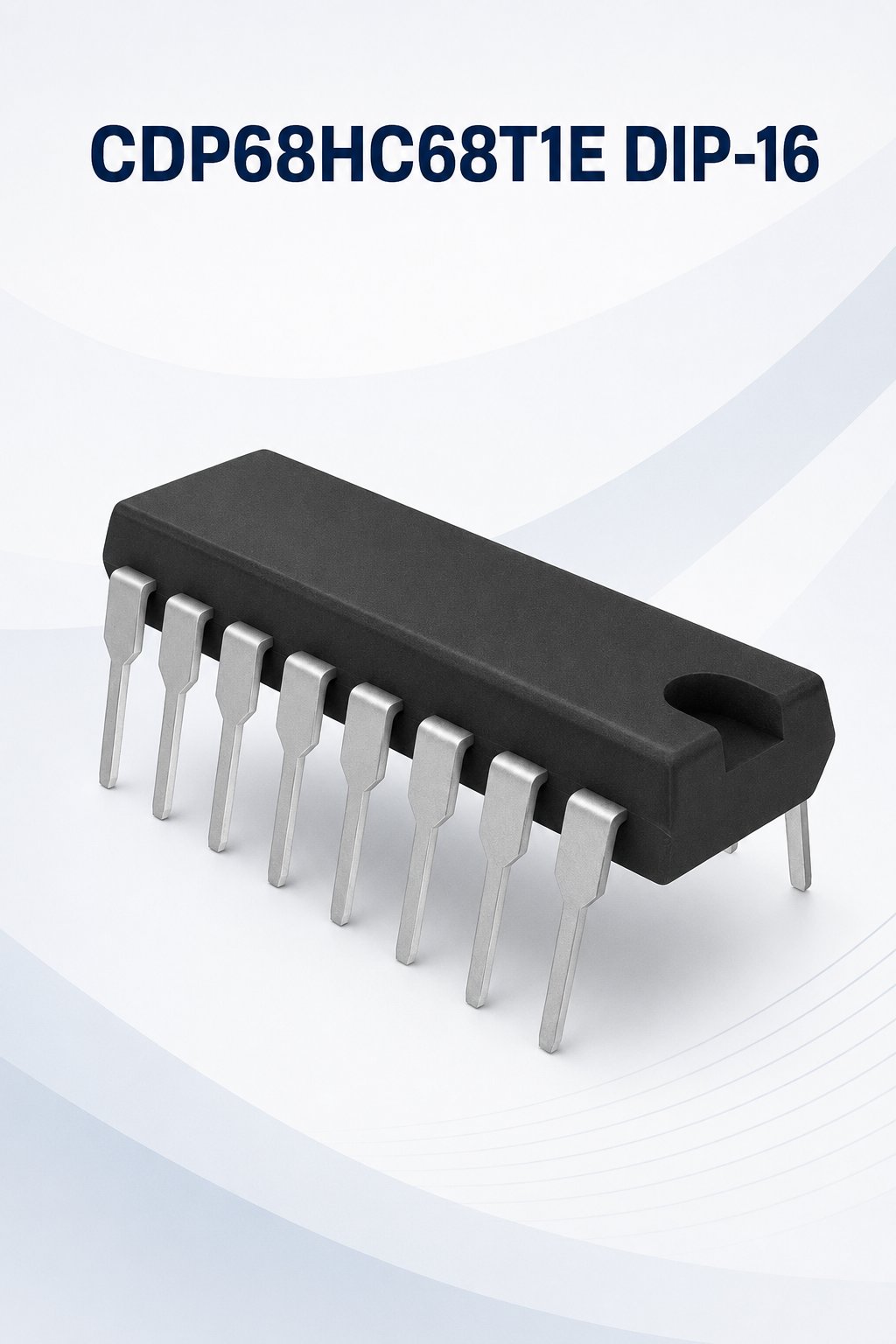

CDP68HC68T1E DIP-16 SPI Gerçek Zamanlı Saat RTC Entegresi (CDP68HC68T1E)

CDP68HC68T1E, saat ve takvim bilgilerinin tutulması için geliştirilmiş, 3 telli SPI arayüzüne sahip CMOS gerçek zamanlı saat (RTC) entegresidir. Dahili saat/takvim devresinin yanında kullanıcı verilerinin saklanabileceği 32 bayt statik RAM içerir.

Entegre; saniye, dakika, saat, haftanın günü, tarih, ay ve yıl bilgilerini takip eder. 12 veya 24 saat formatında çalışabilir, AM/PM gösterimini ve otomatik artık yıl düzeltmesini destekler. Saniye, dakika ve saat değerlerine göre programlanabilen alarm fonksiyonu bulunur.

Ana besleme kesildiğinde pil girişine geçerek saat bilgisini koruyabilir. Otomatik güç kesintisi algılama, işlemci sıfırlama, watchdog ve programlanabilir kesme özellikleri sayesinde endüstriyel kontrol, zamanlama ve veri kayıt uygulamalarında kullanılabilir. Ürün 16 pin PDIP gövdeye ve -40°C ile +85°C çalışma sıcaklığı aralığına sahiptir. Renesas CDP68HC68T1 veri sayfası

Teknik özellikler

• Ürün kodu: CDP68HC68T1E
• Ürün tipi: Gerçek zamanlı saat – RTC
• Arayüz: 3 telli SPI
• Bellek: 32 × 8 bit statik RAM
• Gövde tipi: PDIP-16
• Pin sayısı: 16
• Çalışma gerilimi: 3V–6V
• Saat koruma gerilimi: Minimum 2,2V
• Çalışma sıcaklığı: -40°C ile +85°C
• Zaman formatı: 12 veya 24 saat
• Takvim: Gün, tarih, ay ve yıl
• Yıl aralığı: 00–99
• Otomatik artık yıl düzeltmesi
• Saniye, dakika ve saat alarmı
• Otomatik güç kesintisi algılama
• Pil yedekleme girişi
• Programlanabilir periyodik kesme
• Güç kesintisi algılama kesmesi
• Watchdog ve işlemci reset çıkışı
• Harici kristal veya saat kaynağı desteği
• Kristal seçenekleri: 32kHz, 1MHz, 2MHz veya 4MHz
• 50Hz veya 60Hz hat frekansı girişi
• Delik montaj

Kullanım alanları

• Endüstriyel kontrol kartları
• PLC ve otomasyon sistemleri
• Veri kayıt cihazları
• Zaman kontrollü röle devreleri
• Alarm ve güvenlik sistemleri
• Ölçüm cihazları
• Enerji yönetim sistemleri
• Mikrodenetleyici ve mikroişlemci devreleri
• Eski elektronik kartların bakım ve onarımı
• Pil destekli saat ve takvim uygulamaları

CDP68HC68T1E eski nesil bir üründür ve üretici tarafından yeni tasarımlar için CDP68HC68T1EZ alternatifi belirtilmiştir. Değişim öncesinde pin yapısı, yazılım uyumluluğu ve elektriksel değerler kontrol edilmelidir.
