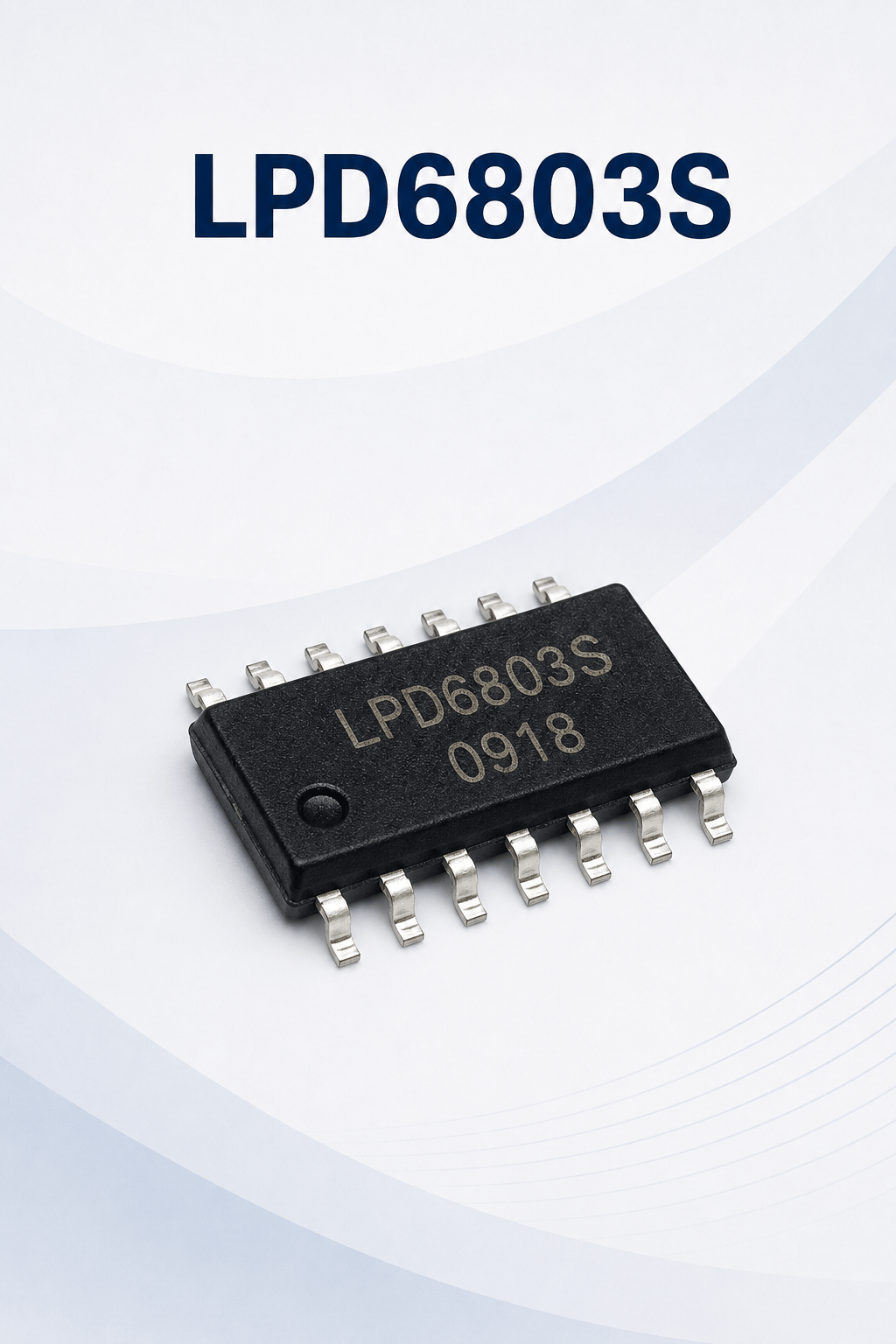

LPD6803S, dijital RGB LED piksel ve dekoratif aydınlatma sistemlerinde kullanılan 3 kanallı sabit akım LED sürücü entegresidir. Kırmızı, yeşil ve mavi LED kanallarını ayrı ayrı kontrol ederek renk değişimi, animasyon ve parlaklık ayarı yapılmasını sağlar.
İki hatlı saat ve veri haberleşmesi kullanan LPD6803S, entegrelerin art arda bağlanmasına olanak tanır. Gelen seri veriyi işleyerek kendi RGB çıkışlarını kontrol eder ve kalan veriyi bir sonraki entegreye aktarır. Bu sayede uzun LED piksel zincirleri ve hareketli ışık uygulamaları oluşturulabilir.
Her kanal maksimum 45mA sabit akım çıkışı sağlayabilir ve LED çıkış gerilimi 12V seviyesine kadar kullanılabilir. Dahili PWM kontrolü, renk ve parlaklık seviyelerinin dijital olarak ayarlanmasını sağlar. SOP-16 yüzey montaj gövdesi sayesinde RGB modüller, piksel LED’ler, kayan yazılar ve dekoratif aydınlatma kartları için uygundur. LPD6803 teknik dokümanı
LPD6803S, saat hattı kullanan özel bir LED kontrol protokolüne sahiptir. WS2811 veya WS2812 gibi tek veri hatlı sürücülerle doğrudan uyumlu değildir. Kullanılan kontrolcü ve yazılımın LPD6803 protokolünü desteklemesi gerekir.
