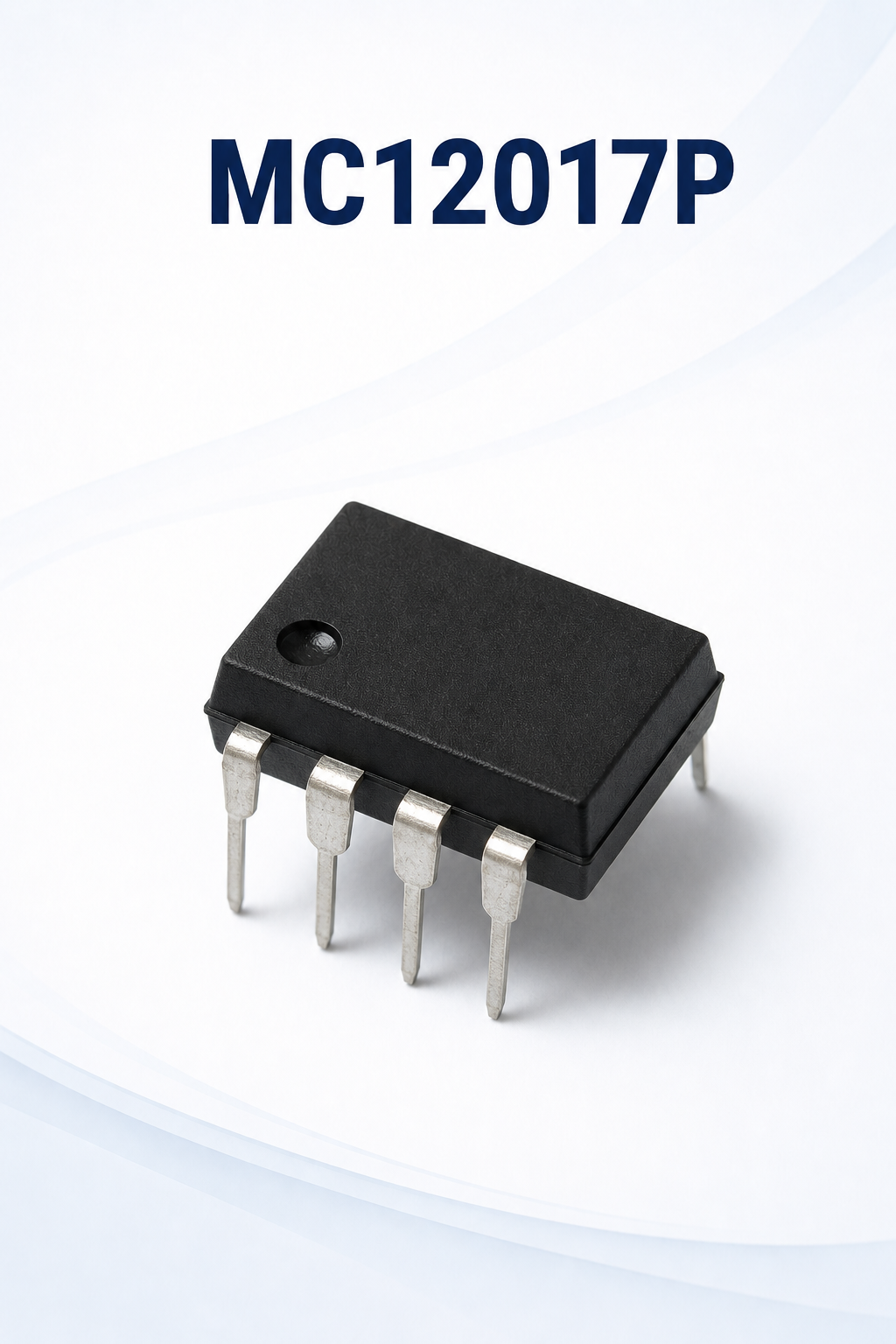

MC12017P 225 MHz ÷64/65 Dual Modulus Prescaler DIP-8 (mc12017p)

MC12017P, Motorola tarafından geliştirilen yüksek frekanslı çift modüllü frekans bölücü (Dual Modulus Prescaler) entegresidir. RF ve PLL frekans sentezleyici devrelerinde giriş sinyalini kontrol girişinin durumuna göre 64 veya 65 oranında böler.

35–225 MHz giriş frekansı aralığında çalışabilen MC12017P; yüksek frekanslı sinyallerin daha düşük frekanslara indirilerek PLL ve sayaç devreleri tarafından işlenmesini sağlar. Dahili voltaj regülatörü sayesinde regüle edilmiş 5 V veya 5,5–9,5 V aralığındaki regülesiz besleme kaynaklarıyla çalıştırılabilir.

CMOS uyumlu kontrol girişi ve çıkış yapısına sahip olan ürün; frekans sentezleyiciler, radyo haberleşme cihazları, osilatör devreleri ve eski RF sistemlerinin bakım-onarım uygulamaları için uygundur.

Öne Çıkan Özellikler

• Çift modüllü frekans bölücü
• Seçilebilir ÷64 ve ÷65 bölme oranı
• 225 MHz’e kadar çalışma frekansı
• 35–225 MHz giriş frekansı aralığı
• Dahili voltaj regülatörü
• CMOS uyumlu kontrol girişi ve çıkışı
• Düşük güç tüketimi
• PLL frekans sentezleyici devrelerine uygun
• DIP-8 delik montajlı kılıf
• Geniş çalışma sıcaklığı aralığı

Teknik Özellikler

• Ürün kodu: MC12017P
• Ürün türü: Dual Modulus Prescaler
• Bölme oranı: 64/65
• Giriş frekansı: 35–225 MHz
• Regüle besleme: 5 V ±%10
• Regülesiz besleme: 5,5–9,5 V
• Tipik besleme akımı: 6 mA
• Maksimum besleme akımı: 7,8 mA
• Kontrol giriş seviyesi: CMOS uyumlu
• Çalışma sıcaklığı: -40°C ile +85°C
• Kılıf tipi: DIP-8
• Montaj tipi: Delik montaj

Kullanım Alanları

• PLL frekans sentezleyiciler
• RF frekans bölücü devreleri
• VCO ve osilatör uygulamaları
• Radyo ve telsiz cihazları
• Haberleşme sistemleri
• Frekans sayaçları
• Alıcı ve verici devreleri
• Eski elektronik kartların bakım ve onarımı
