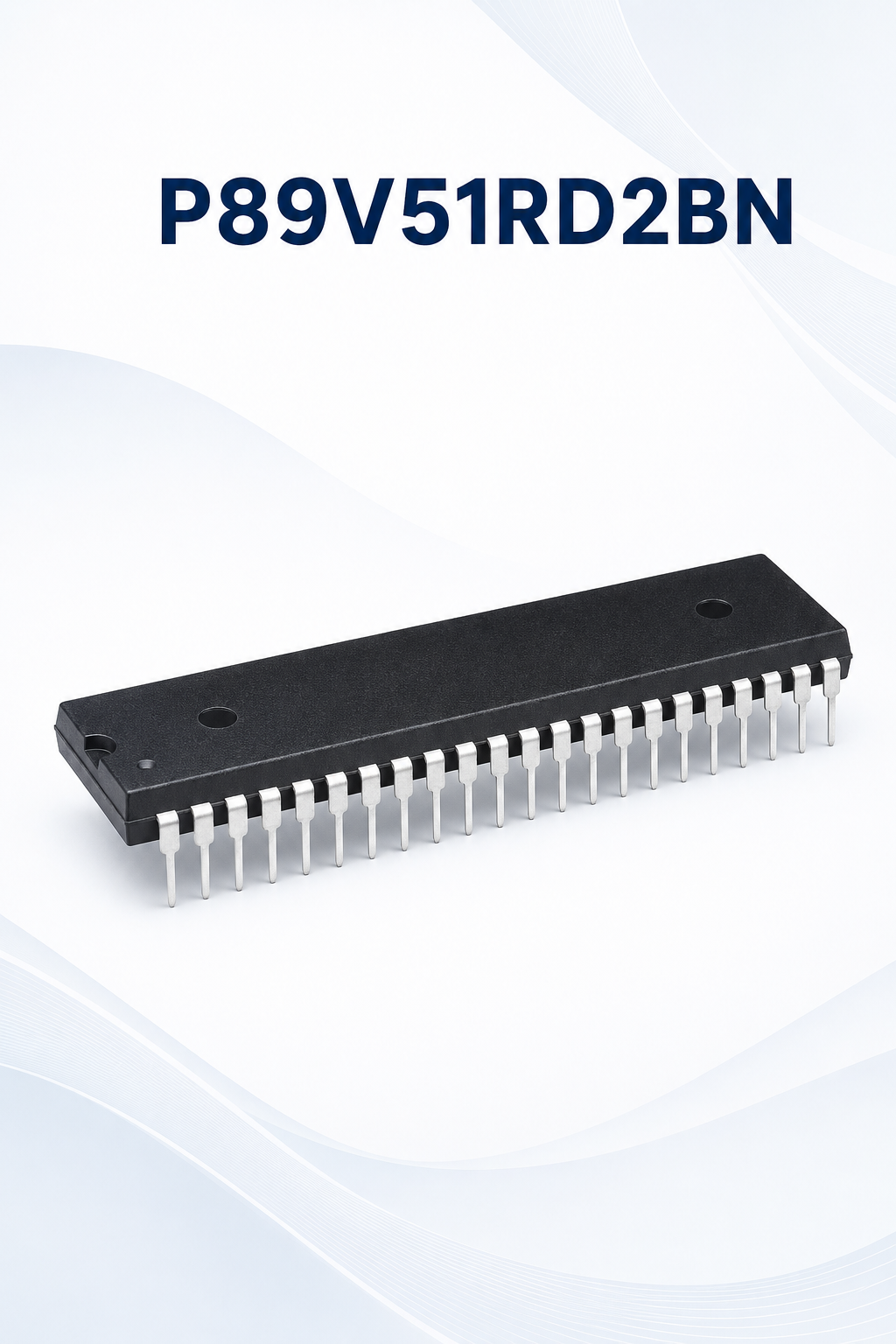

P89V51RD2BN 8051 Mikrodenetleyici 64 KB Flash DIP-40 (P89V51RD2BN)

P89V51RD2BN, NXP tarafından geliştirilen 80C51 çekirdekli, 8-bit yüksek performanslı mikrodenetleyicidir. 64 KB dahili Flash program belleği ve 1 KB veri RAM’i sayesinde endüstriyel kontrol, otomasyon, eğitim ve gömülü sistem uygulamalarında kullanılabilir.

Mikrodenetleyici, 0–40 MHz çalışma frekansını ve geleneksel 8051 mimarisine göre iki kat işlem performansı sağlayabilen X2 çalışma modunu destekler. Kullanıcı, standart 12 saatli makine çevrimi ile 6 saatli X2 modu arasında seçim yapabilir.

Dahili Flash belleği ISP (devre üzerinde programlama) ve IAP (uygulama sırasında programlama) özelliklerini destekler. Bu sayede entegre, devreden çıkarılmadan yeniden programlanabilir veya çalışan uygulama içerisinden Flash bellek güncellenebilir.

P89V51RD2BN; SPI, gelişmiş UART, üç adet 16-bit zamanlayıcı/sayıcı, PWM ve Capture/Compare fonksiyonlu PCA birimi, programlanabilir Watchdog ve 32 adet giriş-çıkış hattı sunar. DIP-40 kılıf yapısı; prototip kartları, eğitim setleri ve delik montajlı elektronik devrelerde kolay kullanım sağlar.

Öne Çıkan Özellikler

• 8-bit 80C51 işlemci çekirdeği
• 64 KB dahili Flash program belleği
• 1 KB veri RAM’i
• 0–40 MHz çalışma frekansı
• Standart 12-clock ve yüksek hızlı 6-clock X2 modu
• ISP devre üzerinde programlama desteği
• IAP uygulama sırasında programlama desteği
• SPI seri haberleşme arabirimi
• Gelişmiş UART haberleşme birimi
• Dört adet 8-bit giriş-çıkış portu
• Toplam 32 programlanabilir I/O hattı
• Üç adet 16-bit zamanlayıcı/sayıcı
• PWM ve Capture/Compare özellikli PCA birimi
• Programlanabilir Watchdog zamanlayıcısı
• Sekiz kesme kaynağı ve dört öncelik seviyesi
• Brownout algılama
• Idle ve Power-Down düşük güç modları
• DIP-40 delik montajlı kılıf

Teknik Özellikler

• Ürün kodu: P89V51RD2BN
• Üretici: NXP Semiconductors
• Mikrodenetleyici ailesi: 8051 / 80C51
• İşlemci yapısı: 8-bit
• Program belleği: 64 KB Flash
• Veri RAM’i: 1 KB
• Maksimum çalışma frekansı: 40 MHz
• Besleme gerilimi: 4,5–5,5 V
• Nominal besleme: 5 V
• I/O sayısı: 32
• Zamanlayıcı: 3 adet 16-bit
• Haberleşme: SPI ve UART
• Programlama: ISP ve IAP
• Çalışma sıcaklığı: 0°C ile +70°C
• Kılıf tipi: DIP-40
• Paket kodu: SOT129-1
• Montaj tipi: Delik montaj

Kullanım Alanları

• Endüstriyel kontrol sistemleri
• Otomasyon ve kumanda kartları
• Eğitim ve geliştirme setleri
• Motor ve röle kontrol devreleri
• Seri haberleşme uygulamaları
• LED ve ekran kontrol sistemleri
• Ölçüm ve veri toplama cihazları
• Güvenlik ve alarm sistemleri
• Gömülü elektronik projeleri
• Eski 8051 tabanlı kartların bakım ve onarımı
